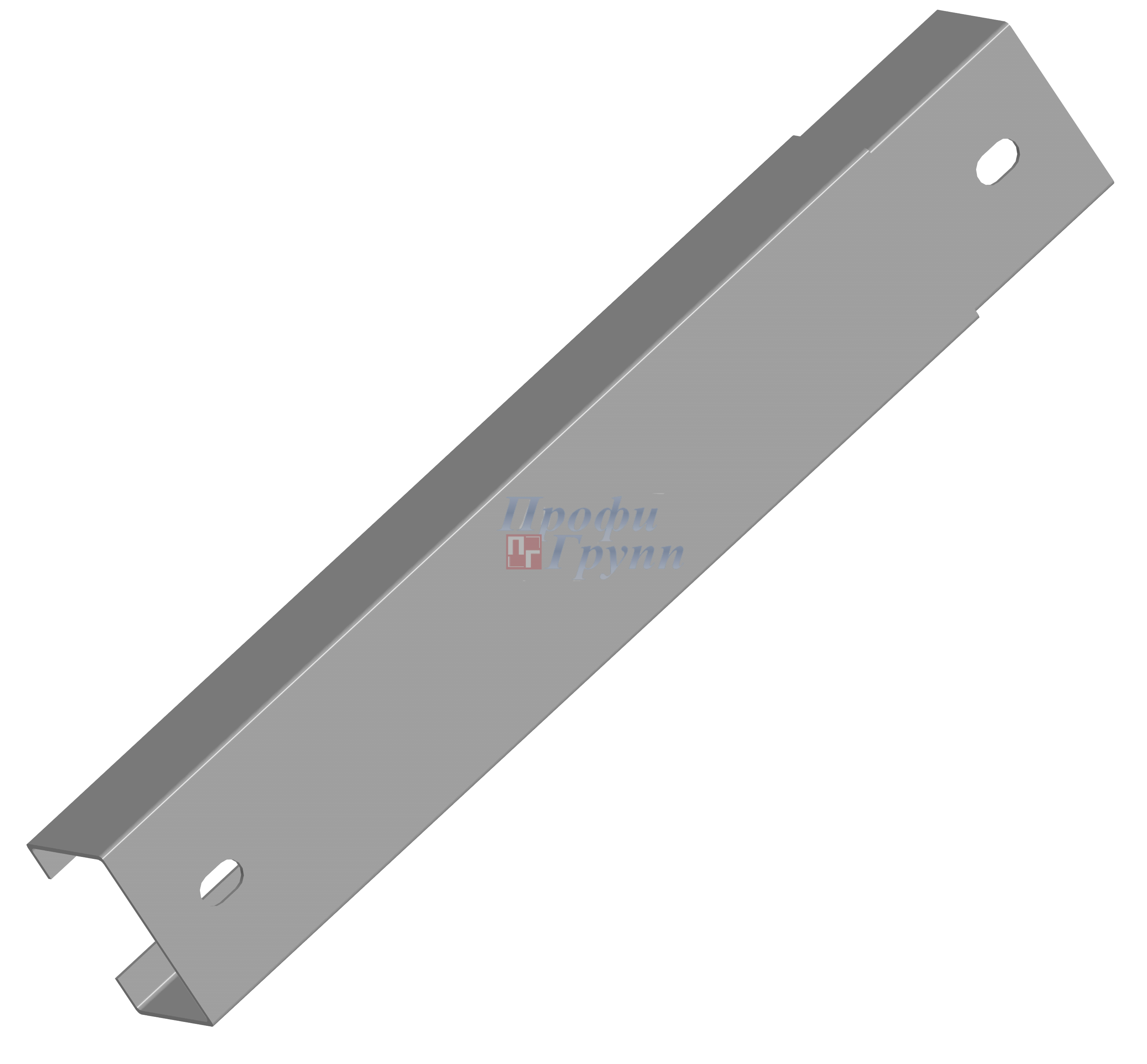

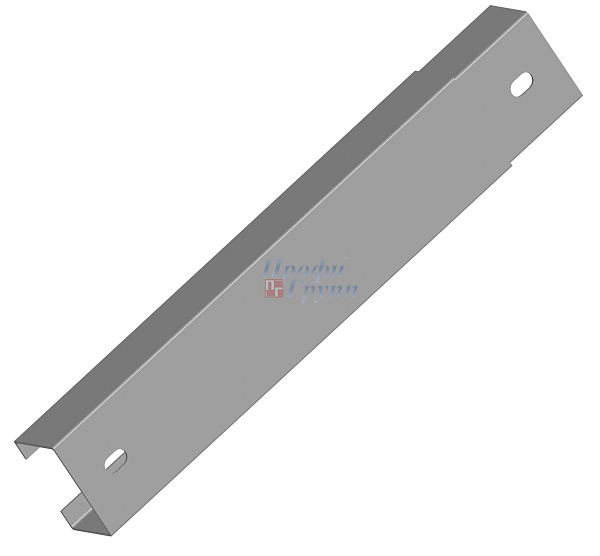

Нижний прогон НП-12; S=5; L=5100 — это дополнительный силовой элемент барьерного ограждения, который ставят в нижней части конструкции. Если основная балка берёт на себя удар в верхней и средней зоне, то нижний прогон страхует от «подныривания» машины под ограждение и усиливает всю систему снизу. По сути, это второй, более низкий пояс удержания — он не заменяет основную балку, а работает вместе с ней.
У НП сразу несколько функций, которые вместе повышают безопасность:
- Не даёт автомобилю проехать под ограждением.
При наезде кузов может «нырнуть» ниже основной балки, особенно если удар пришёлся под углом или машина лёгкая. Нижний прогон перекрывает эту зону и заставляет автомобиль взаимодействовать с ограждением по расчётной схеме.
- Повышает удерживающую способность.
За счёт дополнительного элемента конструкция выдерживает большую энергию удара: прогон перераспределяет нагрузку и не даёт ограждению быстро «сложиться». Это особенно важно на участках с высокими требованиями к уровню удерживающей способности.
- Работает как дополнительная жёсткость.
Прогон связывает стойки между собой в нижней зоне, уменьшая их «гуляние» при ударе и снижая динамический прогиб всей системы.
- Улучшает поведение ограждения при косых ударах.
В таких сценариях автомобиль сначала цепляет верхний пояс, затем скользит вниз — нижний прогон добирает энергию и не даёт машине уйти из-под контроля.
«Прогон» — это по сути длинная прямолинейная балка, представляющая собой по профилю П‑образный гнутый швеллер. Такая форма даёт хорошую жёсткость на изгиб при сравнительно небольшом весе и позволяет надёжно крепить прогон к стойкам. Его ставят параллельно земле на небольшой высоте над покрытием, ниже основной балки. Крепление нижнего прогона продумано так, чтобы он работал как единая система со стойками и верхней балкой.
В отличие от балки, здесь не нужна сложная волновая геометрия: задача другая — перекрыть нижнюю зону и связать стойки.
Расшифровка маркировки «НП»
Н — нижний;
П — прогон.
Дальше в обозначении идут цифры, которые указывают на типоразмер прогона.
Нижний прогон изготавливают из стального листа, в данном случае толщиной 5 мм. Профиль формуют на листогибочном оборудовании, придавая нужную жёсткость за счёт отбортовок и рёбер.
Для защиты от коррозии применяют горячее цинкование — оно даёт долговечное покрытие, которое хорошо держится в условиях дорожной химии, осадков и перепадов температур.
Устанавливается нижний прогон:
- На участках с повышенной опасностью съезда.
Например, крутые повороты, спуски, виражи, где вероятен косой удар и «подныривание».
- На мостах и путепроводах.
Там последствия вылета с дороги особенно тяжёлые, поэтому используют усиленные ограждения с нижним прогоном.
- На разделительных полосах с двухсторонними ограждениями.
Здесь важна защита обоих направлений, и нижний пояс помогает удержать автомобиль, даже если удар пришёлся низко.
- В местах сопряжений и переходов.
На сложных узлах, где ограждение меняет тип или высоту, нижний прогон помогает сохранить непрерывность удерживающей линии.
